Technisches Büro für Elektonik Dipl. Ing. (FH)
Lutz Kehrberg Entwicklung, Fertigung und Vertrieb von
elektronischen Geräten
Münztronic
Münzautomaten, bargeldlos mit
Chipkarten
Anwendung :
Waschmaschinen
Trockner
Mangeln
Sauna
-leichte Handhabung für den Mieter / Kunden
-
kein Bargeld in den Automaten
-
keine Aufbruchgefahr
-
geringer Arbeitsaufwand für Ihr Personal
-
für Waschmaschinen mit mechanischer / elektrischer Türöffnung
-
einfache Montage durch Elektroinstallationsbetriebe vor Ort
Funktion der
elektronischen Chipkarte ( 85 x 54 mm ) : Die elektronische Chipkarte kann einerseits als
Zugangsberechtigungsausweis und andererseits gleichzeitig als
bargeldloses Abrechnungssystem genutzt werden.
Die Modellreihe Gamma ermöglicht das
bargeldlose Benutzen von Waschmaschinen, Trocknern und Mangeln.
Damit reiht sich die Modellreihe Gamma in den heutigen Trend der
Benutzung von Chipkarten ein. Wie auch bei den anderen Anwendern
verhindern die bargeldlosen Münzautomaten die Diebstahlsgefahr,
insbesondere in Waschküchen, die im Keller liegen.
Der Waschpreis der Chipkarte, z.B. 25, 50 oder 75 SFr ( max. 100
SFr ) wird vom Mieter im Voraus entrichtet. Wahlweise per
Überweisung an die Wohnungsgesellschaft und anschließender Zusendung
der Chipkarte per Post an den Mieter; oder das manuelle Aufladen der
Chipkarten beim Hauswart oder der Hausverwaltung. Zeitunabhängiges
Aufladen mit Chipkartenaufladestationen.
Nach dem Einschieben der elektronischen Chipkarte in den
bargeldlosen Münzautomaten erscheint auf der rotleuchtenden LED
Anzeige der noch vorhandene Restbetrag der elektronischen Chipkarte.
Nachdem die Taste “Abbuchen” gedrückt wurde, wird eine Einheit von
der Chipkarte abgebucht. Auf der Anzeige erscheint die
Benutzungszeit, die der Kunde für den abgebuchten Betrag erhalten
hat. Durch weiteres Niederdrücken der Taste “Abbuchen” wird die
Benutzungszeit erhöht. Das angeschlossene Gerät (z.B. Waschmaschine,
Trockner oder Mangel) wird eingeschaltet. Die Chipkarte kann jetzt
abgezogen werden. Die Restzeit läuft in Minutenschritten abwärts.
Erreicht der Automat 0 Minuten, wird das angeschlossene Gerät
abgeschaltet. Die maximale Benutzungszeit beträgt 255 Minuten.
Für Waschmaschinen und Trockner mit elektrischem Türöffner erhält
die Taste " Abbuchen " eine zusätzliche Funktion. Nach Ablauf der
Benutzungszeit kann mit diesem Taster einmalig die Stromversorgung
der Waschmaschine bzw. des Trockners für eine Minute eingeschaltet
werden. In dieser Zeit kann die Tür der Waschmaschine / Trockner
geöffnetwerden.

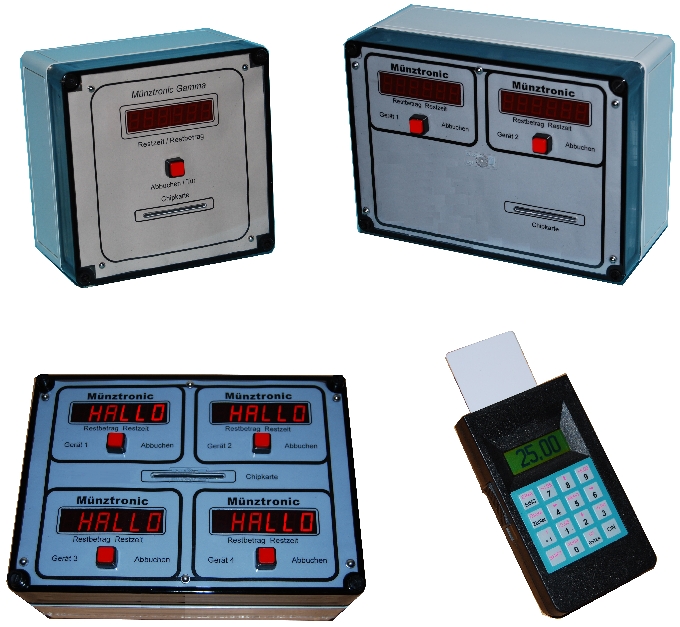

Die Modellreihe besteht aus Einzel-, Doppel- und Vierfachgeräten.
Gamma 1
E-1
für 1 Einheit, 1 Schütz 4 NO4 KW, 1 Abbuchungstaste,
Kunststoffgehäuse
180 mmx 180mmx 110mm, Versorgungsspannung
230V / 50Hz
Gamma 1 D-1 für
2 Einheiten, 2 Schütze
4 NO 4 KW, 2 Abbuchungstasten,
Kunststoffgehäuse 254 mm x 180 mm x 110 mm,
Versorgungsspannung 230V / 50Hz
Gamma 1 T-1 für
3 Einheiten, 3 Schütze 4 NO 4 KW, 3 Abbuchungstasten,
Kunststoffgehäuse 254 mm x 180 mm x 110 mm,
Versorgungsspannung 230V / 50Hz
zusätzlicher Schaltkasten für die Schütze
Gamma 1
Q-1
für 4 Einheiten, 4 Schütze
4 NO4 KW,
4 Abbuchungstasten,
Kunststoffgehäuse 254 mmx 180mmx 110mm, Versorgungsspannung
230V / 50Hz
zusätzlicher Schaltkasten für die Schütze
Programmiergerät P1 :
Nach dem Einschieben der Chipkarte erscheint der Restbetrag auf der
LCD-Anzeige.
Funktionen: Betrag erhöhen, verringern, oder löschen. Das
Programmiergerät hat einen
Einnahmespeicher, er dient zur Überwachung des Personals. Es können
Programmierkarten erstellt werden. Hiermit können die Automaten
programmiert werden ( Nutzungszeit und Abbuchungsbetrag ). Nach dem Einschieben der Chipkarten in
den Automaten,
werden die Einstellparameter in den Automaten kopiert.
Stromversorgung 9V Batterie.
